电动汽车直流充电桩线内部构造


发布时间:

2021-01-31

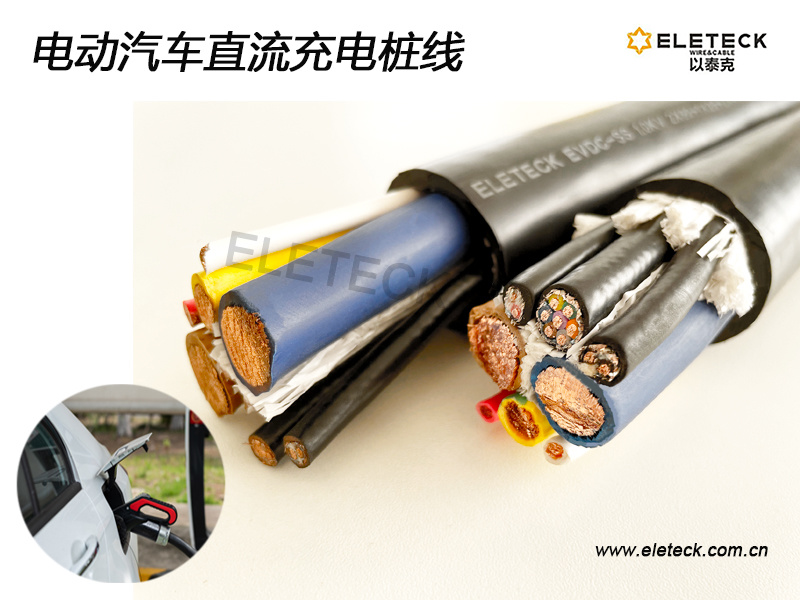

说到直流充电桩线其内部构造其实并不复杂,别看它们有的内部有十几根线其实作用无非就是直流电和信号的传输,三相电的处理全部在硕大的充电桩内部进行。 市面上绝大多数直流充电枪其端子都是相同的,直流充电桩线也分别对应了这些端子

电动汽车直流充电桩线内部构造

说到直流充电桩线其内部构造其实并不复杂,别看它们有的内部有十几根线其实作用无非就是直流电和信号的传输,三相电的处理全部在硕大的充电桩内部进行。
市面上绝大多数直流充电枪其端子都是相同的,直流充电桩线也分别对应了这些端子
DC+直流电源正
DC-直流电源负
S+,充电通信can-h
S-,充电通信can-L
A+,低压控制电源正
A-,低压控制电源负
PE:地线
CC1:充电连接确认(充电桩确认)
CC2:充电连接确认(车辆确认)
